Siklus Otto vs Diesel

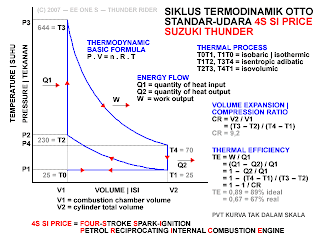

I. SIK
LUS OTTO
Proses O-A : Pengambilan/pemasukan/penyedotan gas [campuran bahanbakar dan udara]. Udara ditekan masuk ke dalam silinder pada tekanan atmosfir dan volume naik dari V2 menjadi V1.
 Proses A-B : Pemampatan/kompresi gas. Gas ditekan secara adiabatik dari V1 menjadi V2 dan temperaturnya naik dari TA ke TB.  Proses B-C : Pemanasan dan pembakaran gas /udara menerima panas, terjadi proses pembakaran gas (dari percikan api busi), kalor diserap oleh gas Qh. Pada proses ini volume dijaga konstan sehingga tekanan dan temperaturnya naik menjadi pC dan TC..  Proses C-D :Pendayaan|konversi gas, dr tenaga panas ke tenaga gerak. Gas berekspansi secara adiabatik, melakukan kerja WCD.  Proses D-A : Pendinginan gas sisa pembakaran/ pembuangan sebagian panas. Kalor Qc dilepas dan tekanan gas turun pada volume konstan.  Proses A-O : Pada akhir proses, pembuangan/pengeluaran gas sisa pembakaran pada tekanan atmosfir dan volume gas turun dari V1 menjadi V2. Efisiensi termik η = (W neto / Q masuk) = [ Q c-d - Q c-b ] / Q c-d = 1 – η =1 - (r = Vb/Vc = Compression Ratio)

II. SIKLUS DIESEL

Berbeda dengan mesin bensin(Otto), pembakaran gas dilakukan dengan memberikan kompresi hingga tekanannya tinggi. Pada proses BC terjadi pembakaran gas berekspansi sampai V3 dan dilanjutkan ekspansi adiabatik sampai V1. Untuk perbandingan tekanan yang sama , mesin Otto mempunyai efisiensi yang lebih besar dibandingkan dengan mesin Diesel karena itu diesel bekerja pada perbandingan tekanan yang tinggi untuk mencapai efisiensi yang tinggi.

Motor diesel dikategorikan dalam motor bakar torak dan mesin pembakaran dalam (internal combustion engine). Penggunaan motor diesel bertujuan untuk mendapatkan tenaga mekanik dari energi panas yang ditimbulkan oleh energi kimiawi bahan bakar, energi kimiawi tersebut diperoleh dari proses pembakaran antara bahan bakar dan udara di dalam ruang bakar. Pada motor diesel ruang bakarnya bisa terdiri dari satu atau lebih tergantung pada tujuan perancangan, dan dalam satu silinder dapat terdiri dari satu atau dua torak. Tekanan gas hasil pembakaran akan mendorong torak yang dihubungkan dengan poros engkol menggunakan batang torak, sehingga torak dapat bergerak bolak-balik (reciprocating). Gerak bolak-balik torak akan diubah menjadi gerak rotasi oleh poros engkol. Dan sebaliknya gerak rotasi poros engkol juga diubah menjadi gerak bolak-balik torak pada langkah kompresi
